Quạt hút chịu hóa chất có nhiều công suất khác nhau

Dòng quạt hút hóa chất trên trang có nhiều lựa chọn công suất. Để chọn đúng quạt, cần có model và yêu cầu lưu lượng, áp suất của hệ thống thay vì chỉ dựa vào công suất điện.

Quạt ly tâm hút hóa chất ăn mòn

Đây là loại quạt ly tâm áp lực cao, chịu ăn mòn hóa chất, dùng trong một hệ thống hút phù hợp — thường để hút hơi hóa chất, hút khí thải hoặc hút bụi. Quạt chuyên dụng chịu acid, base và muối, sử dụng trong các nhà máy hóa chất, phòng thí nghiệm và cơ sở y tế. Vận hành êm, lưu lượng khí lớn.

Bảy cỡ quạt

Bảng kích thước trong ảnh thông số liệt kê bảy cỡ: 6C, 7C, 8C, 10C, 12C, 14C và 16C, mỗi cỡ có 15 kích thước từ đường kính miệng vào ra đến kích thước bệ máy. Ảnh đánh dấu mũi tên đỏ vào cỡ 8C.

Cỡ 8C

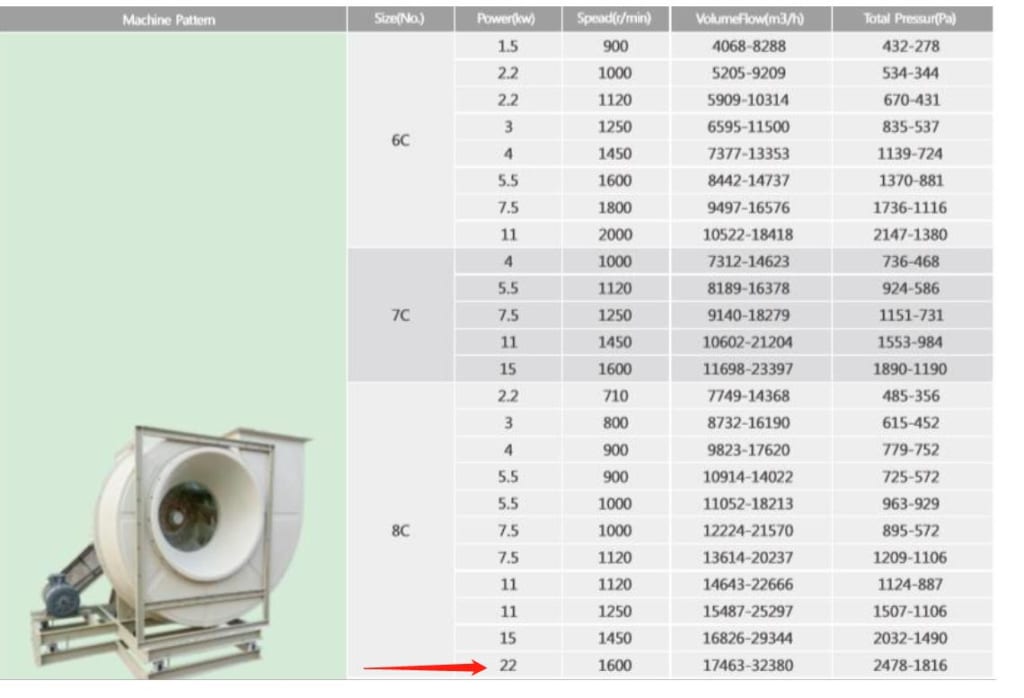

Miệng vào Φ700, miệng ra Φ800. Cỡ này có 11 cấu hình tùy động cơ lắp vào, từ 2,2 kW ở 710 v/ph cho tới 22 kW ở 1600 v/ph — cấu hình cuối chính là chỗ ảnh đánh dấu mũi tên đỏ, cho lưu lượng 17463 – 32380 m³/h và cột áp toàn phần 2478 – 1816 Pa.

Kích thước chi tiết của từng cỡ nằm trong ảnh thông số bên dưới.

Về dải công suất

Phần chữ của 2 – 30 kW. Bảng hiệu năng trong ảnh thì liệt kê từ 1,5 kW ở cỡ 6C đến 22 kW ở cỡ 8C; các cỡ lớn hơn không hiện trong ảnh. Con số 2 – 30 kW nên hiểu là dải của cả dòng, không phải của một quạt.

Hai thứ bài vẫn chưa nêu

Cả phần chữ lẫn hai ảnh thông số đều không nêu vật liệu từng bộ phận và điều kiện tương thích hóa chất — nồng độ, nhiệt độ, danh sách hóa chất cụ thể. Hai mục này phải xác nhận theo từng cỡ trước khi chọn.

Tra tiếp ở đâu

• Quạt ly tâm dòng MPCF — cách đọc mã model, dải ống nối Ø160 đến Ø300, các tùy chỉnh động cơ.
• Quạt hút chịu axit — hai cỡ nhỏ hơn nhiều: 370W và 1100W.
• Quạt hút hóa chất phòng thí nghiệm — quạt hướng trục in-line, 0,128 kW, điện 1 pha 220V. Trang chủ lực của cụm.

Hình ảnh và bảng thông số

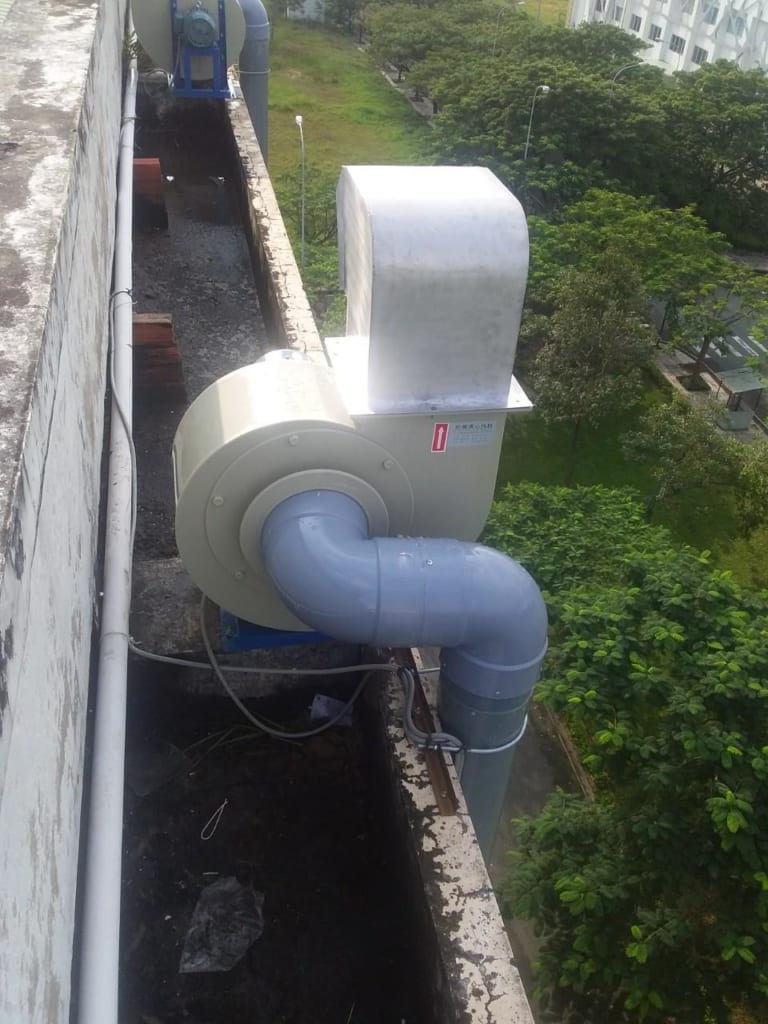

Ảnh lắp đặt thực tế, bảng kích thước 7 cỡ và bảng hiệu năng theo công suất.
